01
introduction
引言：
化工、制藥行業是現今工企業內耗電大戶，自然資源的依賴程度約占60%以上，能源問題是一個嚴峻的挑戰，從根本上解決能源問題有兩條途徑：一是開源，二是節能。QD6000變頻器的變頻節能技術就是應用面廣、見效快、投資回收期短的高效節能新技術，在化工及制藥行業常見的攪拌器已得到廣泛的應用。
02

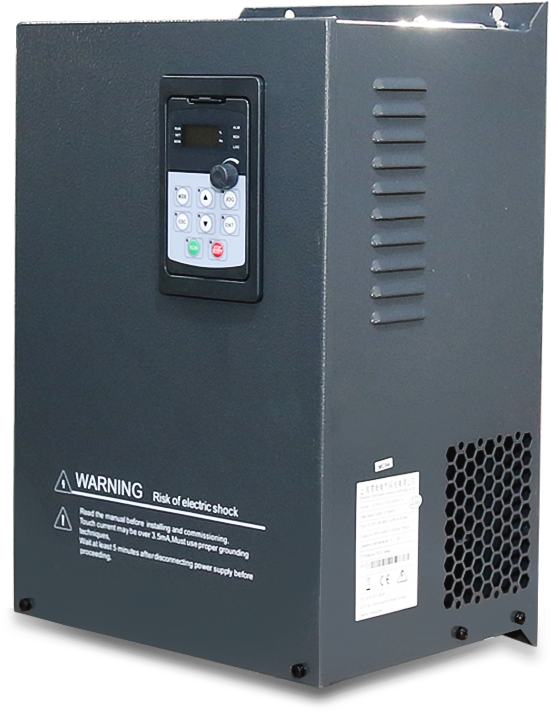

Features of Qidian inverter QD6000
奇電變頻器QD6000的特點：
QD6000 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6000 是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。QD6000具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入所有的LI/TA，AI/AO 都可以自由編程定義功能。MODBUS 接口是QD6000 的標準配置，無需選件。通過MODBUS可以QD6000 連接到更高層的自動化系統。
03
Solution advantage
方案優勢：
低頻運行和加速過程中提供250%的電動機額定電流，滿足攪拌機運行的要求；
- 優越的AVR功能，超強電網適應性，保障輸出電壓、電流、速度穩定性；
具有優異的速度控制精度，控制精度在0.2%，實現精準的速度控制；
- 優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
具有轉矩響應速度快的優點，在負載波動時，電流波動??；
- 環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境；
具有良好的過載能力及環境適應能力，運行可靠性高；
04
introduction
系統簡介：

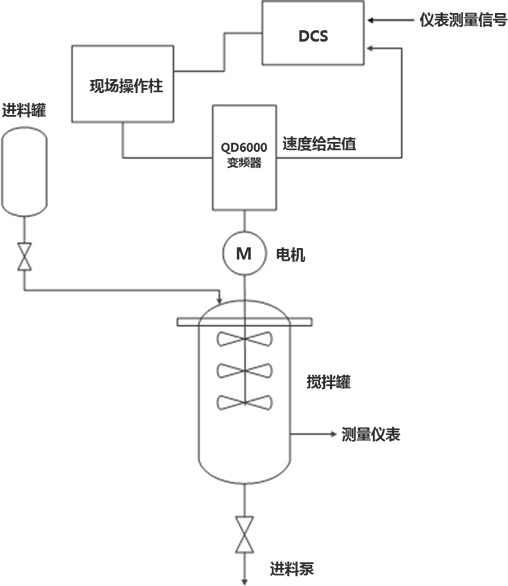

在本系統中，通過一臺QD6000 7.5KW變頻器驅動7.5KW攪拌機電機，帶動攪拌扇葉進行攪拌，再通過真空閥攪拌均勻，達到要求后送到進料泵參與下一步的化學反應。通過現場操作柱實現變頻器的起動／停止操作， 變頻器向DCS反饋一個電動機的轉速實際值，操作人員根據攪拌罐的儀表測量信號和實際轉速值。向變頻器發出提高或降低電動機轉速基準值的指令。
05
technical parameter
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6000-7R5G-T4 | 輸出電流：17A | QD6000 變頻器 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 7.5kW 攪拌機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | DCS信號反饋系統 |
| 輸出功率：7.5KW | 環境溫度：-10-40°C | |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
06
On site usage
現場使用情況：

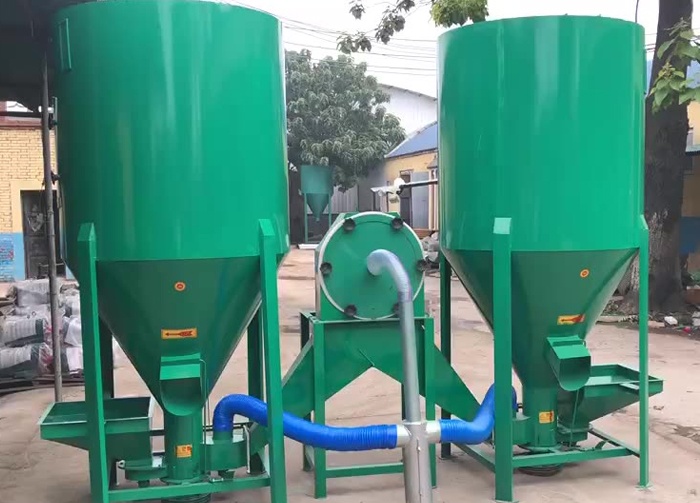

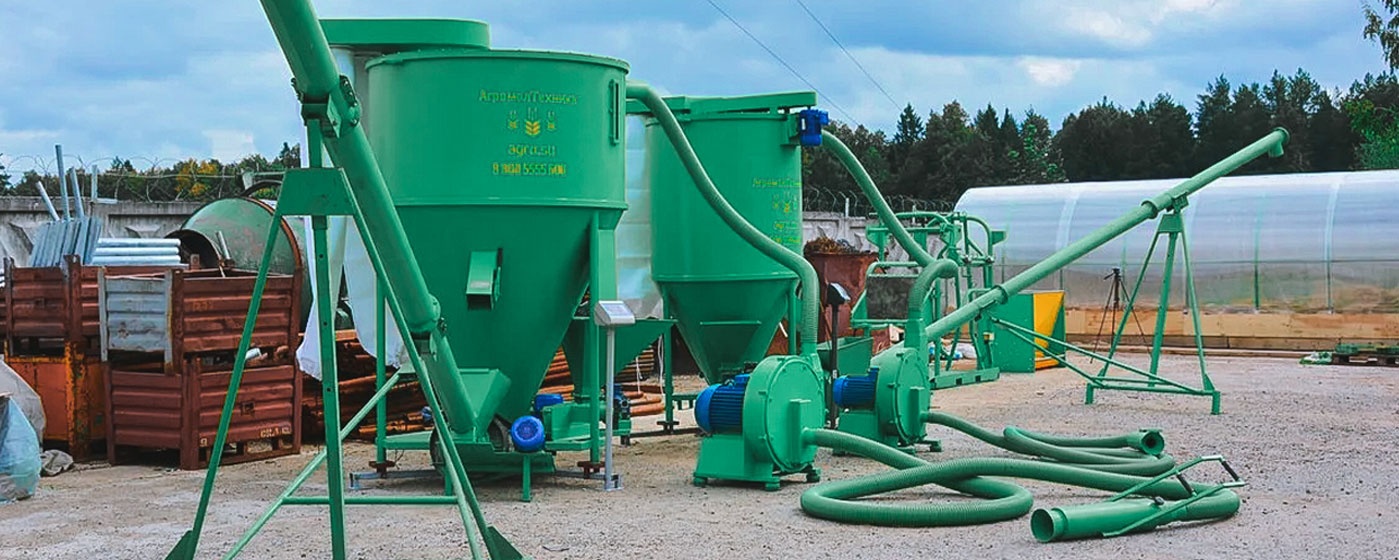

根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示：
07
running result
運行效果：
采用QD6000變頻器的攪拌機控制系統已投入運行三年多，取得了良好的經濟
效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環 境，故障率低；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生 產連續性；
經濟效益顯著，一年多即可收回采用變頻控制系統增加的全部投資；
08
Customer benefits
客戶收益：
運行可靠維護量小，節約維修費用；
變頻器全面的保護功能，最大限度保障生產連續性；
經濟效益顯著，一年多即可收回采用變頻控制系統增加的全部投資；
